电液控系统配件:电液换向阀组简述

发布时间:2020-06-02  浏览次数:795次

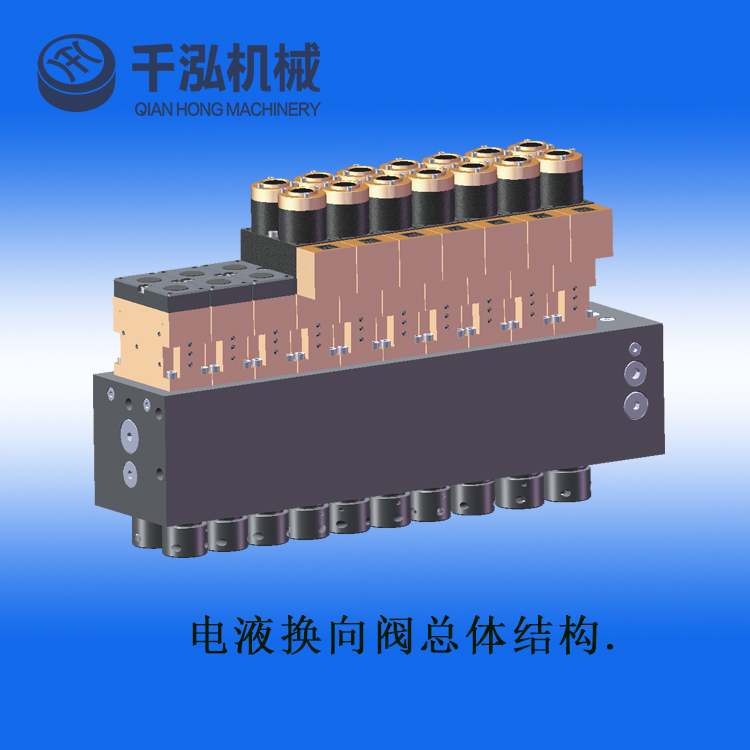

电液换向阀组总成结构组成

18/22功能电液换向阀组采用整体插装结构,由电磁先导阀、电磁线圈驱动器、回液单向阀)、过滤器、回液安全阀、DN20二位三通阀芯组件、DN12二位三通阀芯组件、主阀体、手动先导阀组成。

    18/22功能电液换向阀组进液胶管直径KJ25,回液胶管直径KJ25。控制前后立柱升、拉架、推溜的4个功能口为KJ16,采用4-DN20阀芯;其余14/18个功能口为KJ10,均采用DN12阀芯



控制原理详解“零”位,电磁阀无电脉冲,无输出力,此时先导阀工作口X与高压液体P隔开,与回液口R相通处于“零”位,同时主换向阀在弹簧力的作用下也处于“零”位,工作口A与高压液体P隔开,与回液口R相通;工作位置,电磁阀接受到电脉冲信号,输出压力信号(或手动输出压力信号),打开先导阀,先导阀进入工作状态,此时先导阀工作口X与回液口R隔开,与高压液P相通,进入工作位置,输出高压液体信号。该高压信号将主换向阀的工作口A与回液口R隔开,与高压液体P相通,工作口输出高压液体,进入工作状态
